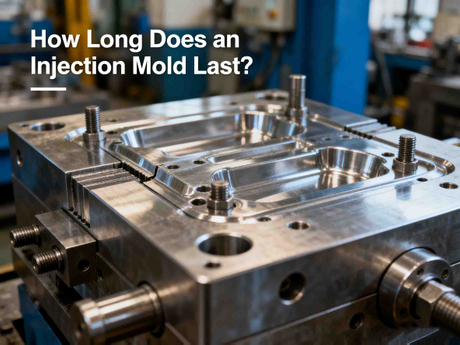

Как долго длится инъекционная форма?

Когда дело доходит до пластикового производства, литье под давлением является одним из наиболее широко используемых процессов. Независимо от того, производите ли вы автомобильные детали, медицинские компоненты, игрушки или упаковку, литья инъекции обеспечивает постоянное качество и эффективность. Но один общий производители вопросов и разработчики продукта спрашивают: ' Как долго длится плесень инъекции? '

Это критический вопрос, потому что формы для инъекций являются дорогими активами. Их продолжительность жизни напрямую влияет на ваши производственные затраты, качество продукции и долгосрочную рентабельность инвестиций. Хорошей новостью является то, что при правильном дизайне, материалах и техническом обслуживании плесени могут длиться много лет и производить миллионы деталей. В этой статье мы разбиваем факторы, которые влияют на жизнь плесени, типичные срок службы плесени, советы по продлению долговечности и то, что вы можете ожидать от разных сортов плесени.

Что такое плесень инъекции?

Инъекционная форма - это точный инструмент, изготовленный из стали или алюминия, который формирует расплавленный пластик в определенные детали. Плесень обычно имеет две половинки - ядро ​​и полость - которые зажимают вместе во время процесса формирования. Расплавленный пластик впрыскивается в форму, охлаждается и затем выбросает в качестве готового продукта.

Поскольку формы проходят постоянные циклы высокого давления, тепла и напряжения, их долговечность вызывает серьезную проблему. В отличие от более дешевых процессов инструментов, подпрыгивающие формы предназначены для долгосрочного использования, но как долго они, как долго, зависит от нескольких факторов.

Средняя продолжительность жизни формы для инъекции

Срок службы инъекционной формы широко варьируется в зависимости от качества конструкции, используемых материалов и того, насколько хорошо она поддерживается. В среднем:

• Прототип алюминиевых форм : 500 - 10000 циклов

• Производственные формы с низким объемом : 10 000-100 000 циклов

• Стальные формы с большим объемом : 500 000-1 000 000+ циклов

Было известно, что некоторые формы длились 5 миллионов или более циклов или более при правильном разработке и обслуживании.

Вот общий разрыв:

Тип плесени	Типичная продолжительность жизни	Пример использования
Алюминиевый прототип формы	500 - 10 000 выстрелов	Тестирование деталей, пробеги с низким объемом
Предварительно упорная стальная форма (P20, 718)	100 000 - 500 000 выстрелов	Производство среднего объема
Закаленная стальная форма (H13, S7)	1 000 000+ снимков	Автомобиль, упаковка, электроника
Высокопроизводительная сталь с поверхностной обработкой	5 000 000+ снимков	Чрезвычайно масштабное производство

Факторы, которые влияют на то, как долго длится плесень инъекции

Долговечность плесени - это не только выбор материала. Несколько ключевых факторов определяют, как долго плесень останется продуктивной.

1. Материал плесени

Тип металла, используемого в конструкции плесени, является наиболее значимым фактором:

• Алюминиевые формы недороги и быстрее к машине, но быстро изнашиваются под высоким давлением.

• Предварительно упорные стальные формы (например, сталь P20) более долговечны и обычно используются для производства среднего объема.

• Полностью закаленные инструментальные стали (такие как H13, S7 или нержавеющие стали) обеспечивают отличную устойчивость к износу, тепло и коррозии, что делает их идеальными для миллионов циклов.

2. Используется пластиковый материал

Не все пластмассы равны. Некоторые смолы являются абразивными, заполненными стеклянными волокнами или химически коррозии. Эти материалы вызывают более быстрый износ на плесени. Например:

• Неполненные смолы (например, PP, PE) проще на плесени.

• Заполненный стеклом нейлон или поликарбонат могут носить полости намного быстрее.

• ПВХ или пламенные материалы могут вызвать химическую коррозию.

3. Сложность дизайна деталей

Чем сложнее часть, тем больше напряжений выдерживает плесень. Тонкие стены, подрезки, глубокие ребра и несколько движущихся компонентов (например, ползунки и атлеты) - все увеличивают износ.

4. Параметры процесса литья под давлением

Высокие давления впрыска, экстремальные температуры и длительное время цикла ускоряют износ плесени. Плесень мягко пробегает в рекомендуемых пределах, продлится дольше, чем один толчок до крайности.

5. Техническое обслуживание и уход

Руночное обслуживание необходимо для долголетия плесени. Очистка, смазывание, проверка на износ и замена изношенных компонентов (например, выводы или уплотнения) значительно продлевают срок службы плесени. Пренебрежение, с другой стороны, сокращает это резко.

6. Качество дизайна плесени

Хорошо разработанная плесень учитывает охлаждение, распределение напряжений и склонные к износу. Плохая конструкция приводит к преждевременным растрескиванию, деформации или механическим сбоям.

Классификации плесени и ожидаемая продолжительность жизни

Общество пластиковой промышленности (SPI) предоставляет систему классификации плесени, которая помогает определить ожидаемую продолжительность жизни.

1. Класс 101 Плесень

l Высокое качество, сделанное из закаленной стали

L построен для 1 000 000+ циклов

l Используется в производстве большого объема (например, упаковка, медицинская, автомобильная)

2. Плесень класса 102

L прочная, предварительно упорная сталь с некоторыми закаленными вставками

L 500 000 - 1 000 000 циклов

l идеально подходит для среднего до высокого объема

3. Класс 103 плесень

L предварительно упорная сталь или материалы нижнего уровня

L до 500 000 циклов

l Общие формы среднего объема среднего объема

4. Плесень класса 104

L Сталь нижнего уровня или алюминий

L до 100 000 циклов

L Низко-объемное производство

5. плесень класса 105

L Прототип форм, часто алюминиевая или мягкая сталь

L Менее 500 циклов

L Используется для тестирования перед массовым производством

Как продлить срок службы инъекционной формы

Если вы инвестируете в форму для инъекции, вы хотите, чтобы она длилась как можно дольше. Вот доказанные стратегии:

1. Выберите правильный материал для формы

Не разрезайте углы. Если ваш проект требует миллионов деталей, инвестируйте в закаленную сталь заранее вместо того, чтобы экономить деньги с помощью алюминия или мягкой стали.

2. Оптимизировать деталь и дизайн пресс -формы

• Уменьшить ненужную сложность в части геометрии.

• Избегайте острых углов и тонких стен, которые увеличивают напряжение плесени.

• Убедитесь, что каналы охлаждения хорошо разработаны, чтобы предотвратить горячие точки.

3. Используйте защитные покрытия

Поверхностные обработки, такие как ниотричинг, твердое хромирование или PVD -покрытия, улучшают устойчивость к износу и коррозии.

4. Сохраняйте плесень регулярно

• Чистые полости и бегуны после каждого производственного запуска.

• Смажьте движущиеся части.

• Осмотрите на трещины, износ или смещение.

• Храните пресс-формы в сухой, контролируемой климатической среде.

5. Параметры процесса управления

Работайте в рамках рекомендуемых давлений впрыска и температуры. Избегайте толкания формы за пределами его разработанных пределов.

Стоимость против продолжительности жизни: поиск баланса

Решение о том, какой тип плесени используется, часто сводится к стоимости и ожидаемой продолжительности жизни.

• Прототипные формы дешевые, но быстро изнашиваются.

• Стальные формы дороги, но предоставляют десятилетия обслуживания с надлежащим уходом.

Если вам нужно всего 5000 деталей, инвестирование в закаленную стальную форму в миллион цикла может не иметь смысла. С другой стороны, если вы планируете производить миллионы единиц в течение нескольких лет, инвестирование в закаленную стальную форму класса 101 является наиболее экономически эффективным выбором в долгосрочной перспективе.

Пример реального мира

• Автомобильный производитель, инвестирующий в закаленную стальную форму H13, может потратить 100 000 долларов авансом. Но эта форма может длиться 10 лет и производить 5 миллионов+ деталей, что делает затрат на часть чрезвычайно низкой.

• Стартап, производящий 2000 прототипов, может использовать алюминиевую плесень, стоимость которой всего 5000 долларов. Несмотря на то, что он быстро изнашивается, это экономит значительные авансовые инвестиции.

Часто задаваемые вопросы: срок службы плесени инъекции

Q1: может ли плесень длиться вечно?
Нет. Даже лучшие стальные формы в конечном итоге изнашиваются из -за постоянного давления, тепла и истирания.

Q2: Что обычно изнашивается первым в форме?
Общие точки сбоя включают выводы, ворота, бегуны и поверхности полости.

Q3: Можно ли отремонтировать формы?
Да. Изношенные участки могут быть отполированы, сварены или позабочены, что продлевает срок службы плесени.

Q4: Как я узнаю, когда заменить форму?
Знаки включают мигание (пластиковая утечка из краев плесени), частичные дефекты, частые простоя или трещины в форме.

Последние мысли

Итак, как долго длится плесень инъекции? Ответ зависит от ваших потребностей, типа плесени, обработанных материалов и того, насколько хорошо вы его поддерживаете. Прототипные формы могут длиться всего несколько сотен циклов, в то время как закаленные стальные формы могут производить миллионы деталей на протяжении десятилетий.

Ключ-найти правильный баланс между первоначальной стоимостью и долгосрочными требованиями производства. Благодаря надлежащему дизайну, материалам и техническому обслуживанию ваша инъекционная форма может обеспечить исключительную производительность и ценность на долгие годы.
