Как спроектированы инъекционные формы?

Инъекционное формование является одним из наиболее широко используемых производственных процессов для производства пластиковых деталей. От автомобильных компонентов и медицинских устройств до потребительских товаров и электроники, этот метод позволяет производителям производить высокие объемы точных, долговечных и экономически эффективных деталей. В основе процесса лежит подпредь , тщательно разработанный инструмент, который формирует расплавленный пластик в желаемую форму.

Но как именно спроектированы подпредые ? Проектирование формы-это междисциплинарная задача, которая сочетает в себе знания материалов, машиностроения, компьютерного дизайна (CAD), динамики жидкости и производственных процессов. В этой статье мы рассмотрим весь путь дизайна инъекционных форм, охватывающих принципы, соображения, шаги, инструменты и отраслевые практики.

1. Что такое плесень инъекции?

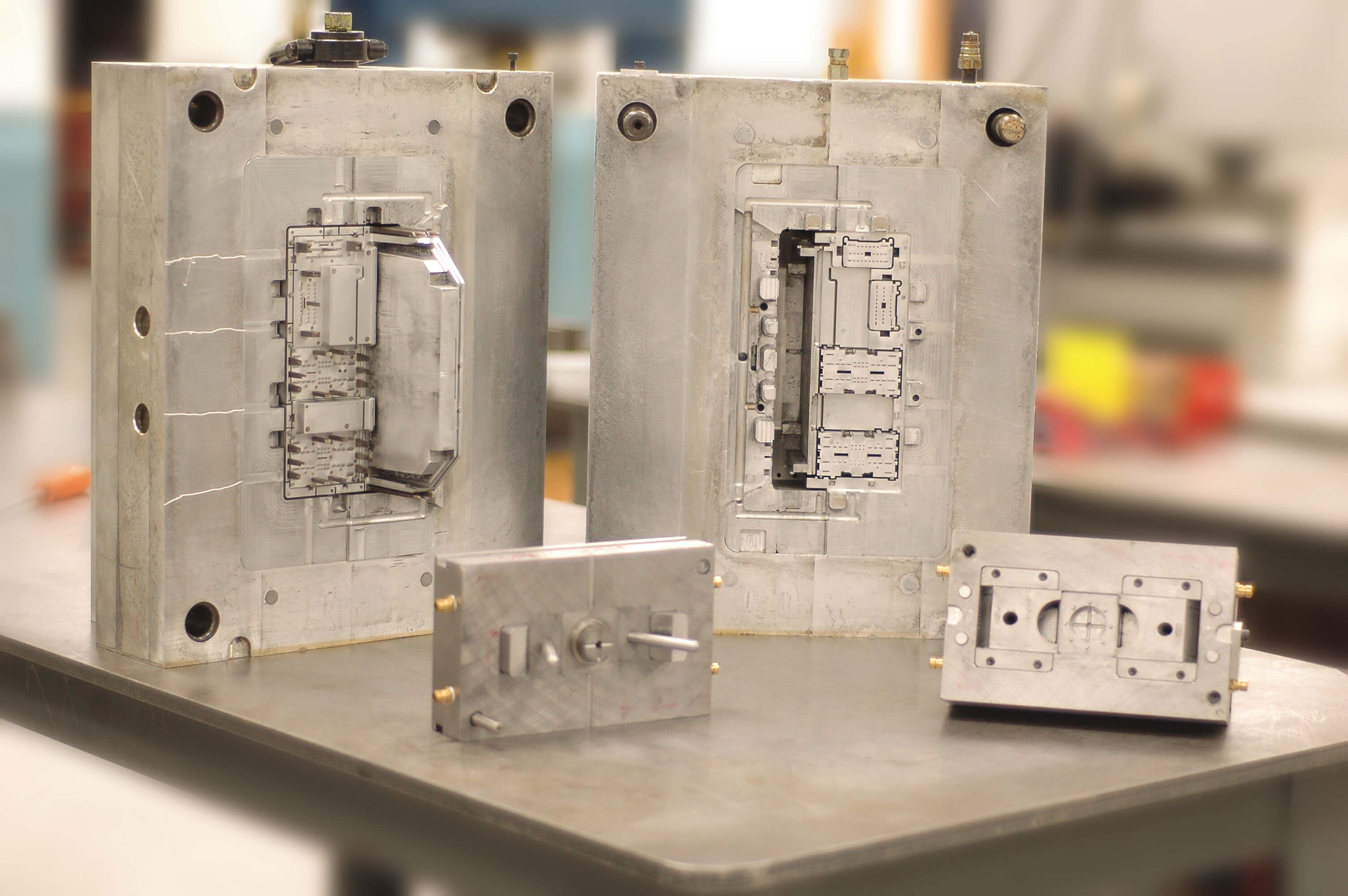

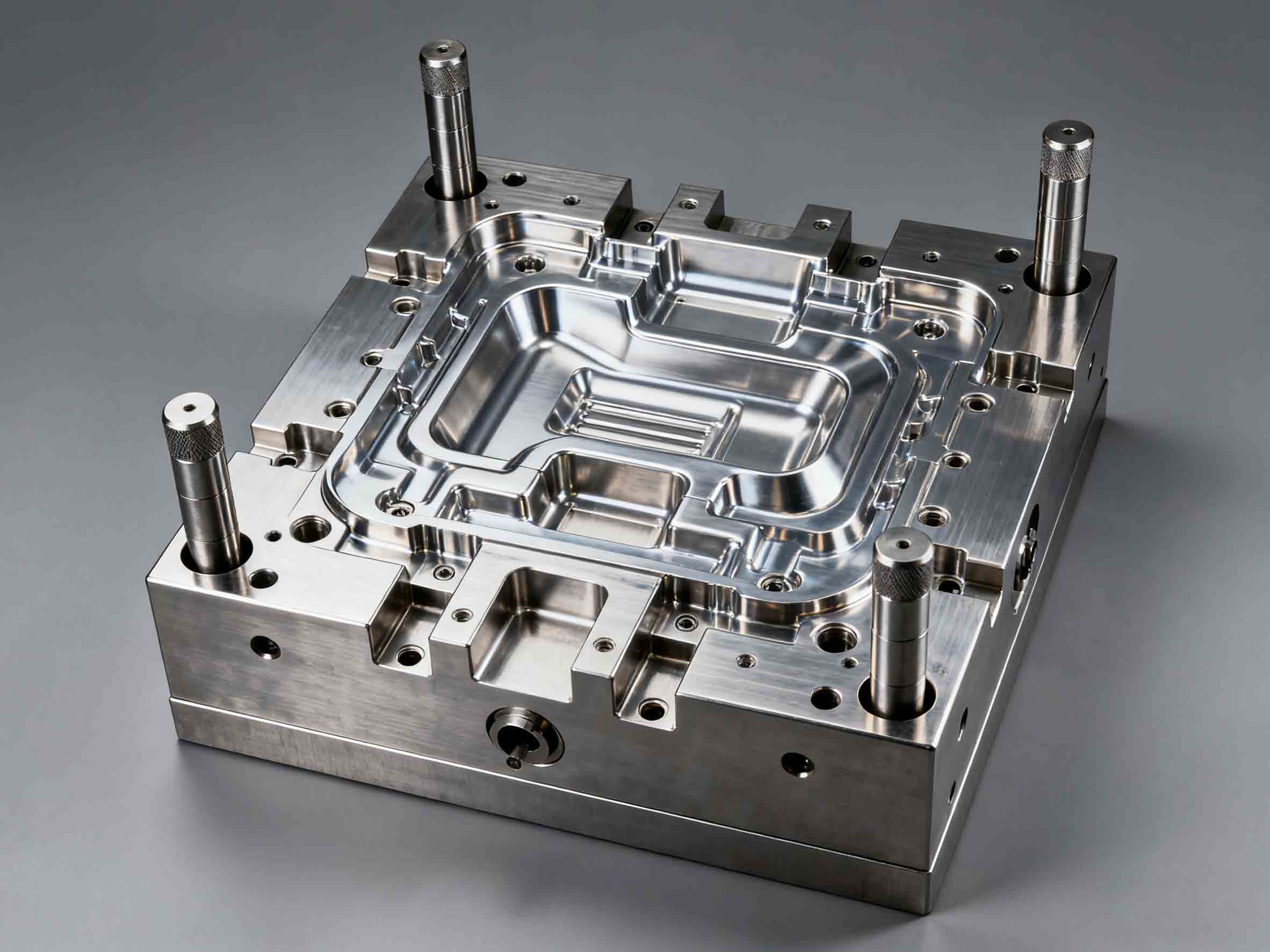

Инъекционная форма представляет собой специально созданный инструмент, обычно изготовленный из закаленной стали, нержавеющей стали или алюминия, который используется в процессе литья подпрыгивания для формирования пластиковых материалов. Плесень состоит из двух половинок (полость и ядро), которые объединяются, образуя полость, где расплавленное термопластичное или терморедовое материал вводится под высоким давлением. Как только материал охлаждается и затвердевает, плесень открывается, и готовая часть выброшена.

Дизайн формы напрямую влияет:

• Качество продукта и точность

• Эффективность производства

• Стоимость производства

• Долговечность и продолжительность жизни

Это делает дизайн плесени одним из самых важных этапов в процессе литья под давлением.

2. Ключевые принципы конструкции формы инъекционной формы

Прежде чем погрузиться в шаги дизайна, важно понять фундаментальные принципы , которые направляют дизайн плесени:

I. Часть геометрия и функциональность

Конструкция формы должна отражать форму, размеры и функциональные требования конечной части. Комплексная геометрия может потребовать нескольких полостей, ползунков или атлетов.

II Материал поток

Плесень должна позволять расплавленному пластику плавно и равномерно течь во все области полости. Плохой поток приводит к дефектам, таким как короткие снимки, следы раковины или боевые материалы.

Iii. Эффективность охлаждения

Охлаждение является одной из самых трудоемких этапов литья под давлением. Хорошо продуманная система охлаждения сокращает время цикла и улучшает согласованность части.

IV Система выброса

Части должны быть выброшены без повреждения. Плесень должна включать в себя выводы, рукава или другие механизмы для безопасного удаления детали.

V. Прочность и баланс затрат

Плесень должна выдерживать тысячи (иногда миллионы) циклов. Выбор материалов и обработки поверхности должен сбалансировать долговечность с экономической эффективностью.

3. Процесс проектирования пресс -формы: шаг за шагом

Проектирование формы для инъекции - это не единое действие, а структурированный процесс, включающий несколько этапов. Пойдем шаг за шагом:

Шаг 1: Понимание требований к продукту

Процесс начинается с четкого понимания детали, которая будет изготовлена. Команда по разработке продуктов предоставляет подробную информацию, такую ​​как:

• 3D модели CAD из части

• Размерные допуски

• Механические и тепловые характеристики

• Эстетические соображения (поверхностная отделка, текстура)

• Объем производства и ожидаемый срок службы плесени

Эти данные необходимы для определения сложности плесени, числа полостей и материалов.

Шаг 2: Анализ проектирования для производства (DFM)

Прежде чем начать дизайн плесени, инженеры проводят анализ DFM, чтобы выявить потенциальные проблемы в дизайне продукта. Типичные оцениваемые пункты включают:

• Толщина стенки: однородная толщина стенки предотвращает деформацию.

• Углы тяги: наклонные стены позволяют легче выбросить.

• Подрезки: Это может потребовать побочных действий или подъемников.

• Ребра и боссы: должны быть спроектированы, чтобы избежать отметок раковины и поддерживать силу.

• Выбор материала: разные пластмассы по -разному сокращаются, влияя на размеры плесени.

Анализ DFM помогает оптимизировать конструкцию продукта для эффективного литья.

Шаг 3: Моделирование потока плесени

Современный дизайн плесени в значительной степени полагается на компьютерную инженерную (CAE) инструменты . Программное обеспечение для анализа потока плесени имитирует процесс впрыска и прогнозирует:

• Схемы потока расплавленного пластика

• Потенциальные воздушные ловушки или линии сварки

• Время заполнения и давление

• Эффективность охлаждения и время цикла

• Вероятные дефекты, такие как пустоты или боевые материалы

Этот этап экономит время и деньги, решая потенциальные проблемы до физического изготовления плесени.

Шаг 4: Выбор типа плесени

Формы могут сильно различаться в зависимости от продукта и производственных требований. Ключевые типы включают:

• Двухкласная плесень: наиболее распространенный, простой тип плесени с половиной полости и ядра.

• Трехкласная форма: включает в себя дополнительную пластину для отдельных бегунов и ворот, идеально подходящей для производства с несколькими кавитиками.

• Горячая плесень бегуна: использует нагретые каналы для доставки пластика непосредственно в полости, уменьшая отходы.

• Fold Runner Polm: проще, но производит отходы бегуна, которые должны быть переработаны.

• Семейная плесень: производит несколько разных частей в одном цикле.

Выбор зависит от дизайна продукта, материала и соображений затрат.

Шаг 5: Проектирование макета формы

На этом этапе инженеры создают основу для формы и интегрируют следующие системы:

1. Полость и ядро ​​дизайн : формирует деталь с точными размерами.

2. Система стробирования : контролирует, как пластик попадает в полость. Общие типы затворов включают в себя краевые ворота, штифты и подводные ворота.

3. Система бегуна : каналы, которые направляют пластик от литника к воротам.

4. Система охлаждения : сеть водяных каналов или конформные линии охлаждения, чтобы обеспечить равномерное охлаждение.

5. Система выброса : выталкивающие штифты, плиты стриптизершей или рукава, чтобы выпустить деталь.

6. Вентиляционная система : позволяет захваченному воздуху и газам сбежать во время инъекции.

Шаг 6: Выбор материала для формы

Выбор материала плесени зависит от долговечности, объема производства и бюджета:

• Закаленная сталь: высокая прочность, отличная износостойкость, долгий срок службы (идеально подходит для миллионов циклов).

• Предварительно упорная сталь: более низкая стоимость, более короткий срок службы (подходит для производства среднего объема).

• Алюминий: легкий, легкий в машине, более быстрое время заказа, но ограниченная долговечность.

• Сплавы бериллий-коппер: отличная теплопроводность, часто используемая при охлаждающих вставках.

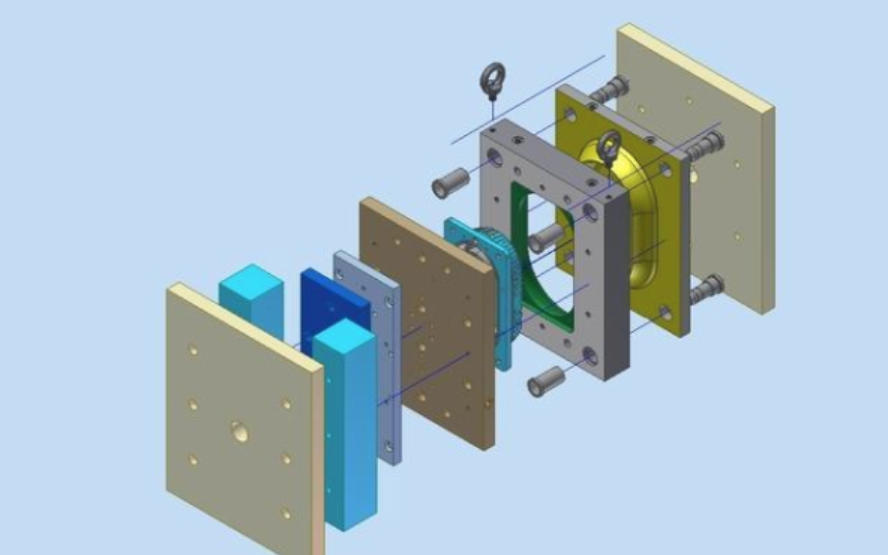

Шаг 7: Моделирование САПР и сборка пресс -формы

Используя программное обеспечение CAD, дизайнеры создают подробную 3D -модель формы. Это включает в себя:

• Полная сборка формы со всеми компонентами

• Подвижные детали, такие как ползунки, атлеты и эжекторы

• Прозраки, допуски и системы выравнивания

• Взорваемые виды на производственные инструкции

Моделирование CAD гарантирует, что каждая деталь задокументирована до начала обработки.

Шаг 8: Валидация и прототипирование

Во многих случаях производители создают прототипные формы (мягкие инструменты), используя алюминиевую или даже 3D -печать. Они позволяют тестировать ограниченные производственные прогоны:

• Частично функциональность

• Качество поверхности

• Эффективность времени цикла

• Потенциальные недостатки дизайна

Валидация гарантирует, что конечная стальная форма будет работать правильно.

Шаг 9: Изготовление плесени

Как только конструкция одобрена, плесень изготовлена ​​с использованием передовых методов обработки:

• Сторонний фрезерование

• EDM (обработка электрической разрядки)

• Шлифование и полировка

• Термическая обработка

Этот процесс может занять от нескольких недель до месяцев, в зависимости от сложности.

Шаг 10: Тестирование и пробные прогоны (T1, T2, T3)

Когда форма завершена, она подвергается пробным пробегам :

• T1: Первый тест на проверку начинки, выброса и размеров деталей.

• T2: Регулированы, чтобы исправить такие проблемы, как мигание, короткие снимки или ведение.

• T3 и дальше: Окончательные уточнения гарантируют, что плесень соответствует стандартам качества.

Только после успешных испытаний является одобренная плесенью для полномасштабного производства.

4. Расширенные соображения проектирования плесени

Современный дизайн плесени выходит за рамки оснований. Инженеры также рассматривают:

• Конформное охлаждение : использование аддитивного производства для создания каналов охлаждения, которые следуют геометрии детали, уменьшая время цикла.

• Складываемые ядра : для сложных внутренних геометрий, таких как потоки, не требующие откручивания механизмов.

• Вставьте формование и перевод : проектирование форм для объединения нескольких материалов или интеграции металлических вставки.

• Совместимость с автоматизацией : обеспечение совместимости форм с роботизированной обработкой для высокоэффективного производства.

• Доступность для обслуживания : проектирование форм для легкой очистки и ремонта, которая продлевает срок службы.

5. Общие проблемы в дизайне плесени

Даже при передовых инструментах дизайн плесени сталкивается с такими проблемами, как:

• Варпад из -за неровного охлаждения

• Раковины от неправильного дизайна ребра

• Мигание, вызванное плохим запечатыванием линии прощания

• Короткие снимки от неадекватного стробирования

• Высокие затраты из -за ненужной сложности

Опытные дизайнеры используют симуляции, прошлые знания и отраслевые стандарты для снижения этих рисков.

6. Роль программного обеспечения в проектировании плесени

Сегодня дизайн плесени неотделим от программного обеспечения CAD/CAE/CAM. Популярные инструменты включают:

• Программное обеспечение CAD: SolidWorks, Catia, Siemens NX

• Программное обеспечение CAE (анализ потока пресс -сигнала): Autodesk Moldflow, MoldEx3D

• Программное обеспечение CAM: MasterCam, PowerMill для программирования Toolpath

Эти цифровые инструменты ускоряют дизайн, повышают точность и снижают пробные и ошибку в производстве.

7. Соображения стоимости в дизайне плесени

Затраты на плесени могут варьироваться от нескольких тысяч до сотен тысяч долларов. Факторы, которые влияют на стоимость, включают:

• Сложность геометрии

• Количество полостей

• Материал плесени (сталь против алюминия)

• Проектирование системы охлаждения

• Поверхностные требования

• Объем производства (низкий против высокого уровня)

Хорошо продуманная плесень может стоить дороже, но в долгосрочной перспективе экономит деньги за счет сокращения времени цикла, технического обслуживания и скоростей лома.

Заключение

Инъекционные формы являются основой современного производства пластиковой части, а их дизайн - это искусство и наука. От понимания требований к продукту и проведения анализа DFM до подробного моделирования САПР, выбора материалов и пробных прогонов, процесс включает в себя систематическую смесь инженерии и творчества.

Хорошо разработанная плесень не только обеспечивает высококачественные детали, но и снижает производственные затраты, снижает дефекты и продлевает срок службы инструмента. С ростом цифровых технологий, программного обеспечения для моделирования и аддитивного производства дизайн плесени становится быстрее, умнее и более устойчивым.

Для производителей инвестиции в дизайн экспертов - это не просто шаг в производстве - это ключ к достижению эффективности, точности и конкурентного преимущества.
