Что такое Snap Fit Design

В современном дизайне и производстве продукта спрос на быстрые, эффективные и экономически эффективные методы сборки привел к широкому внедрению дизайнов Snap Fit . Эти механизмы позволяют безопасно соединяться две части без необходимости дополнительного аппаратного обеспечения, такого как винты, заклепки или клей. SNAP Fits особенно популярны в пластиковых продуктах и ​​обычно используются в потребительской электронике, автомобильных компонентах, игрушках, корпусах и многом другом.

В этой статье будет рассмотрено, что представляет собой дизайн Snap Fit, различные типы подгонки SNAP, их преимущества и ограничения, и, в то же время, что критическое соединение с литьем инъекции , производственным процессом, который делает SNAP жизнеспособным в массовом масштабе.

1. Что такое дизайн Snap Fit?

Дизайн Snap Fit относится к методу соединения двух компонентов с использованием взаимосвязанных функций - часто гибких вкладок, крючков или консольных рычагов - которые закрепляются на месте с одним толчком или нажатием. Ключевой концепцией Snap Fits является упругая деформация: одна или обе части временно деформируются, чтобы разрешить вставку, а затем вернуться к их исходной форме, чтобы надежно заблокировать соединение.

Ключевые функции дизайна Snap Fit:

• Застежки не требуется

• Быстрая и без инструментов сборка

• Многоразовый или постоянная блокировка

• Оптимизирован для пластиковых компонентов

SNACK FITS работает лучше всего, если сделать из материалов с высокой гибкостью и устойчивостью к усталости, особенно термопластикам - материалы, идеально подходящие для литья под давлением.

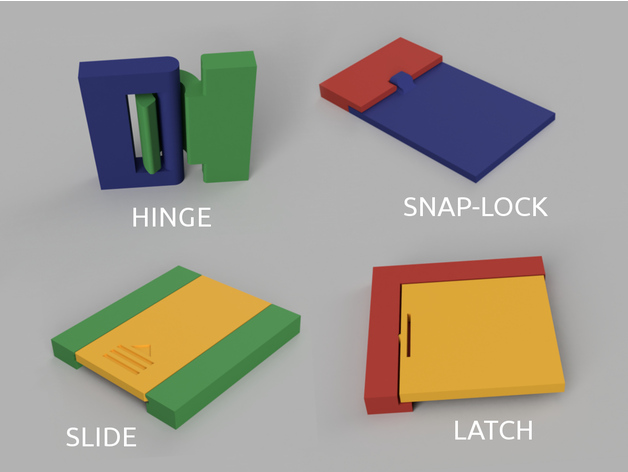

2. Общие типы конструкций Snap Fit

Snap Fits представляется в различных конфигурациях, каждая из которых адаптирована к различным геометриям, силам сборки и вариантами использования. Вот наиболее распространенные типы:

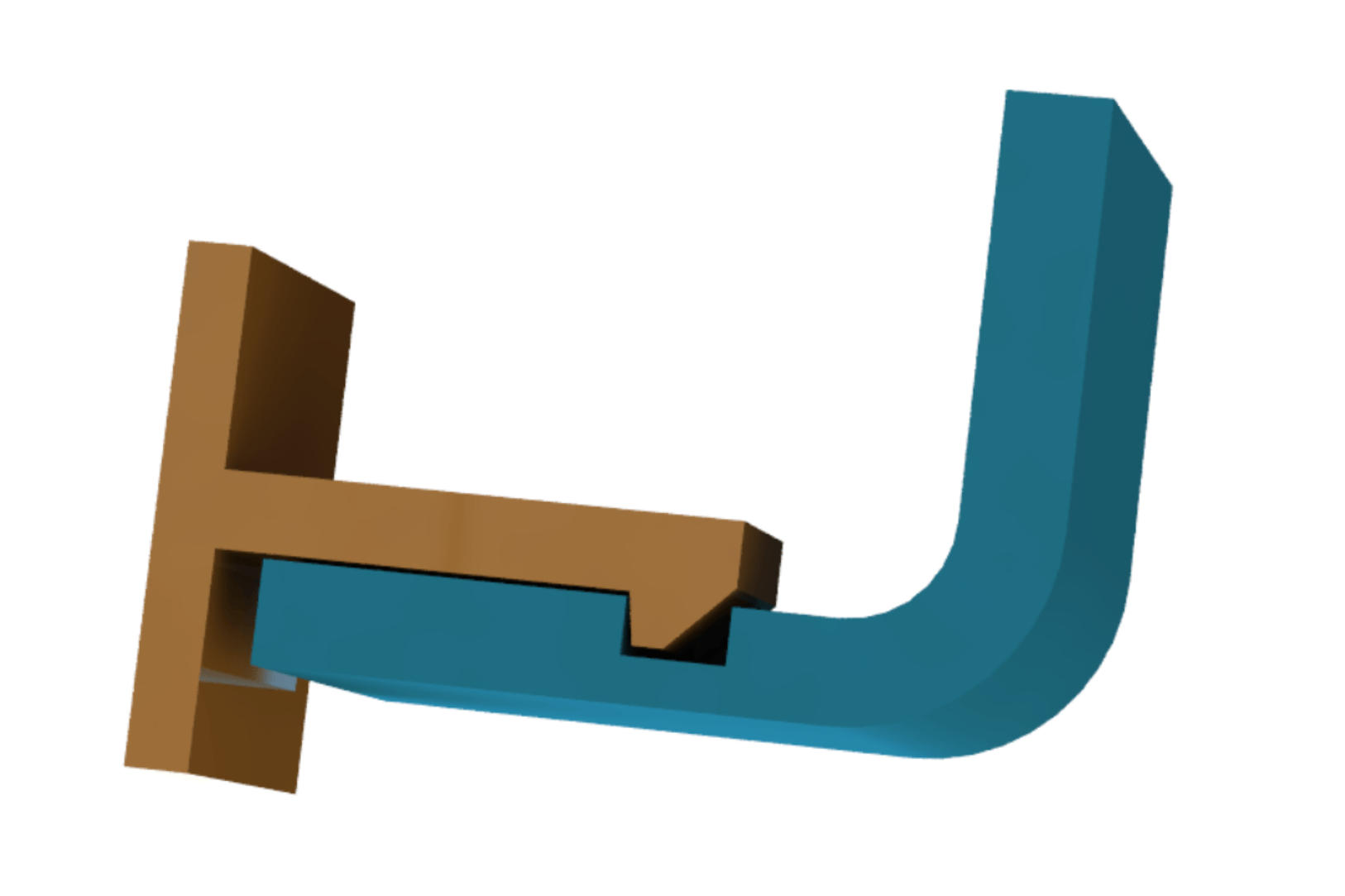

2.1. Консольный снимка подходит

Кантилеверская защелка - наиболее широко используемый тип. Они состоят из выступающей руки, которая отклоняется во время сборки и перерывает обратно в углубление на сопряженной части.

Преимущества :

• Легко проектировать и формировать

• Сильная сила удержания

Приложения : двери аккумулятора, корпуса с ручным устройством, автомобильные панели

2.2. Кольцевая подгонка

Кольцевые приспособления для кольца -это кольцевые особенности, обычно используемые для соединения цилиндрических деталей. Они полагаются на гребень (или канавку) вокруг окружности, которая слегка отклоняется во время сборки.

Преимущества :

• 360-градусная взаимодействие

• Отлично подходит для жидких или воздушных уплотнений

Применение : крышки бутылки, разъемы труб, сантехника

2.3. Торсиональная защелка

При прилегании с крутой защелкой детали вращаются во время сборки, полагаясь на скручивание, а не изгибающие силы. Это более сложные, но позволяют интересным шарнирным механизмам или защелке.

Преимущества :

• Контролируемое взаимодействие

• Полезно для шарнирных частей

Применение : механизмы защелки, вращающиеся крышки

2.4. Шариковая и гнездовая посадка

Они состоят из сферического шарика в гнездо с внутренней канавкой. Они обеспечивают многонаправленную гибкость и часто используются в регулируемых компонентах.

Преимущества :

• Регулируемый угол или вращение

• Многоразовое соединение

Приложения : крепления, зеркала, игрушечные суставы

3. Snap Fit and Incection Liding: идеальная спичка

Эффективность конструкций Snap Fit стала возможной благодаря точности и повторяемости литья под давлением , производственным процессом, который вводит расплавленный пластик в полость формы для создания сложных форм.

3.1. Почему формование инъекции идеально подходит для дизайнов Snap Fit

Инъекционное формование предлагает несколько характеристик, которые идеально соответствуют требованиям Snap Fit:

• Плотные допуски : Snap Fits требует точного выравнивания для правильного функционирования. Инъекционное формование может производить высокие точные детали с последовательными размерами.

• Сложная геометрия : процесс позволяет создавать сложные конструкции, такие как крючки, вкладки и канавки, - все это необходимо для функциональности Snap Fithality.

• Гибкость материала : термопластики, используемые в литье под давлением, предлагают упругие свойства, необходимые для деформации и восстановления Snap Fit.

• Эффективность высокой объема : SNAP Удаляет аппаратное обеспечение сборки, сокращая затраты на рабочую силу и время сборки. Инъекционное формование может массово производить эти функции экономически.

3.2. Материалы для инъекционных формованных защелк

Наиболее подходящими материалами являются пластичные, жесткие и устойчивые к усталости термопластики, в том числе:

• Полипропилен (ПП) : отличная гибкость и устойчивость к усталости

• Поликарбонат (ПК) : высокая сила воздействия, часто используемая в корпусах

• ABS (акрилонитрил бутадиен стирол) : хороший баланс силы и прочности

• Нейлон (Пенсильвания) : сильный и устойчивый к износу; Отлично подходит для автомобильных деталей

• Ацетальный (POM) : низкое трение и высокая стабильность

Выбор материала зависит от требований приложения: сила, долговечность, гибкость и сопротивление окружающей среде.

4. Ключевые соображения дизайна для Snap Fits

Проектирование эффективных подгонка Snap требует тщательного планирования для обеспечения функциональности, долговечности и производства.

4.1. Отклонение и стресс

Руки или вкладки Snap Fit должны упруго отклонять во время сборки. Используйте теорию луча, чтобы оценить отклонение, напряжение и напряжение, обеспечивая, чтобы материал остался ниже предела его урожайности, чтобы избежать постоянной деформации.

4.2. Вовлеченная сила

Это сила, необходимая для сборки Snap Fit. Это должно быть достаточно низким для ручной сборки, но достаточно высокой, чтобы предотвратить случайное разъединение. Факторы, влияющие на силу взаимодействия:

• Геометрия защелки

• Угол крючка или рампа

• Поверхностная отделка

• Смазка

4.3. Разъединение или повторное использование

Некоторые приспособления являются постоянными , в то время как другие предназначены для разборки и повторного использования . Если требуется повторное использование, дизайн должен обеспечить доступ к инструментам или простому применению пальцев, чтобы освободить защелку.

4.4. Формозность

Все функции Snap Fit должны соответствовать лучшим методам литья под давлением , в том числе:

• Городская толщина стены : предотвращает деформацию и следы раковины

• Углы проекта : облегчает часть выброса из формы

• Избегание подрезок : может потребовать побочных действий или складных ядер, если это неизбежно

• Ориентация на части : важно для минимизации сложности инструментов

5. Преимущества разработки Snap Fit в производстве

При правильном внедрении проекты Snap Fit могут обеспечить несколько важных преимуществ:

5.1. Сокращенное время и стоимость сборки

SNAP FITS устраняет необходимость в винтах, клеях или сварке, резко снижая затраты на рабочую силу и сложность сборки.

5.2. Легкий и компактный

Поскольку не требуется крепежа, продукты можно сделать легче и с меньшим количеством компонентов, повышая мобильность и эффективность.

5.3. Эстетика и свобода дизайна

Snap Fits включает чистые, без винтовых поверхностей. Они также позволяют разработать модульный дизайн продукта и креативные решения.

5.4. Переработка

Продукты с приготовлением SNAP легче разобрать в конце срока службы, упрощая переработку или замену компонентов.

6. Ограничения и проблемы разработки Snap Fit

Несмотря на их преимущества, Snap Fits не подходит для каждого приложения. Некоторые общие ограничения включают:

6.1. Материальная усталость

Повторные циклы защелки могут вызвать износ или усталость, особенно в низкокачественных пластмассах или плохо спроектированных функциях.

6.2. Ограничения с нагрузкой

Snap Fits не идеально подходит для структурных суставов или приложений с тяжелой нагрузкой, если только усиливается или не поддерживается вторичными методами.

6.3. Сложность плесени

Некоторые конструкции Snap Fit требуют комплексных функций плесени, таких как ползунки или подъемщики для выпуска подрезков, что увеличивает стоимость инструмента и время цикла.

6.4. Факторы окружающей среды

Тепло, воздействие ультрафиолетового излучения и химический контакт могут разлагать пластиковые материалы, снижая производительность Snap Fit с течением времени.

7. Реальные примеры приложений Snap Fit

7.1. Потребительская электроника

Корпусы Snap Fit являются стандартными в смартфонах, дистанционном управлении, маршрутизаторах и игровых контроллерах. Они позволяют легко ремонтировать или заменить аккумулятор.

7.2 Автомобильные интерьеры

Приборные панели, воздушные вентиляционные отверстия и отделки отделки часто используют приготовления SNAP, чтобы обеспечить легкую установку во время сборки автомобиля.

7.3. Медицинские устройства

Конструкции Snap Fit в пластиковых шприцах, диагностических наборах и устройствах доставки лекарств снижают стоимость при сохранении гигиенической сборки.

7.4. Бытовые приборы

Блендеры, пылесосы и электроинструменты полагаются на Snap Fits для панелей доступа и заменяемых деталей.

8. Лучшие методы разработки формованных приготовлений инъекции

Чтобы создать успешные детали Snap Fit с помощью литья под давлением, следуйте этим рекомендациям:

• Используйте инструменты моделирования, такие как FEA (анализ конечных элементов), чтобы проверить отклонение и напряжение перед формованным.

• Сотрудничайте с дизайнерами плесени на раннем этапе, чтобы избежать производственных проблем, таких как подрезки или сбои выброса.

• Прототип с 3D -печати для оценки действий, прочности и удобства для использования, прежде чем принять участие в инструментах.

• Учитывайте усадку материала в критических измерениях, чтобы обеспечить точную подгонку.

• Дизайн для сборки : рассмотрим функции выравнивания и эргономическую обработку во время сборки.

9. Будущее дизайна Snap Fit

Благодаря стремлению к устойчивости и автоматизации, дизайн Snap Fit набирает популярность. Достижения в области биопластиков, интеллектуальных материалов и аддитивного производства могут переопределить, как SNAP -подгонки разработаны и производятся в будущем.

• Биоразлагаемые подгонки : новые растительные пластмассы могут обеспечить экологически чистые сборки.

• Умные полимеры : материалы, которые изменяют форму с помощью тепла или электричества, могут предложить новые типы обратимых прилеганий.

• Сборка без инструментов в робототехнике : Snap Fits будет играть роль в модульной робототехнике и автоматической разборке.

Заключение

Snap Fit Design -это мощный инструмент в руках инженеров и дизайнеров, предлагающий простой, экономичный и элегантный метод соединения пластиковых деталей. В сочетании с литьем инъекции он открывает дверь к высокому объему, точное производство с минимальными вторичными операциями.

Понимание взаимодействия между свойствами материала, механическим поведением и ограничениями литья является ключом к разработке эффективных функций Snap Feat. Благодаря тщательному планированию и хорошим принципам дизайна Snap Fits может повысить качество продукта, снизить затраты и оптимизировать сборку в бесчисленных отраслях.
