Что такое время цикла литья инъекции?

Инъекционное формование является одним из самых популярных производственных процессов, используемых для производства деталей из пластиковых материалов. Он включает в себя впрыскивание расплавленного пластика в форму, что позволяет ему остыть и закрепить в предварительно разработанную форму. Критическим фактором в эффективности и производительности этого процесса является время литья инъекции, которое может непосредственно повлиять на общую скорость производства, стоимость и качество продукта.

В этой статье мы погрузимся в концепцию времени цикла литья, ее компоненты, как он влияет на процесс производства, и стратегии для его оптимизации.

Оглавление

1. Что такое время цикла литья инъекции?

2. Понимание компонентов времени цикла литья под давлением

3. Факторы, влияющие на время цикла литья инъекции

4. Расчет времени цикла литья под давлением

5. Как время литья инъекции влияет на производство

6. Стратегии для оптимизации времени цикла литья инъекции

Что такое время цикла литья инъекции?

Время цикла литья под давлением относится к общему времени, необходимому для завершения одного полного цикла процесса литья под давлением, от инъекции расплавленного пластика в полость формы до охлаждения и выброса законченной части. По сути, это время между началом производства одной части и завершением следующей.

Более короткое время цикла означает, что больше деталей может быть произведено за меньшее время, что приводит к повышению производительности и снижению производственных затрат. С другой стороны, более длительное время цикла может уменьшить количество запчасти, производимых в день, что приведет к увеличению затрат.

Почему время цикла важно при формовании инъекций?

Время цикла является важным параметром для производителей, поскольку оно влияет на следующие ключевые области:

• Скорость добычи : более быстрое время цикла позволяет увеличить часты затраты за более короткое время, что важно для достижения целей производства и повышения пропускной способности.

• Контроль затрат : более быстрые циклы приводят к более низким производственным затратам, так как на каждую часть тратится меньше времени.

• Обеспечение качества : минимизация времени цикла может помочь уменьшить несоответствия в качестве качества продукции, особенно в условиях крупного объема.

• Использование машины : более короткое время цикла приводит к повышению эффективности машины и лучшему использованию ресурсов.

Понимание компонентов времени цикла литья под давлением

Время цикла литья под давлением обычно разбивается на несколько ключевых фаз, каждая из которых способствует общему времени. Четыре основных этапа следующие:

1. Фаза впрыска

Эта фаза включает в себя впрыскивание расплавленного пластика в полость формы под высоким давлением. Время впрыска может варьироваться в зависимости от используемого материала, размера детали и сложности конструкции плесени. Более быстрая фаза впрыска может сократить общее время цикла.

2. Фаза охлаждения

После того, как плесень заполнена, расплавленный пластик нуждается в времени, чтобы охладить и затвердеть. Время охлаждения обычно занимает дольше всего в цикле, и на него сильно влияют такие факторы, как:

• Толщина части

• Теплопроводность материала

• Дизайн формы

Сокращение времени охлаждения может значительно снизить общее время цикла, но оно должно быть сделано тщательно, чтобы избежать дефектов в формованной части.

3. Фаза для открытия и выброса

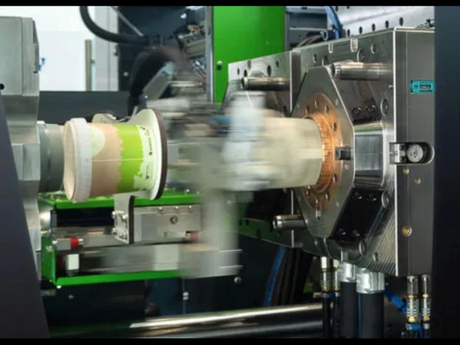

Как только часть охлаждена и затвердевает, плесень открывается, и часть выброшена. Время, необходимое для открытия формы и выброса, также способствует общему времени цикла. В некоторых случаях автоматические системы выброса могут ускорить этот этап.

4. Фаза закрытия плесени

После того, как часть выброшена, плесень снова закрывается при подготовке к следующей инъекции. Эта фаза включает в себя перемещение половинок формы вместе и правильно их выравнивание. Любые задержки в этом этапе могут замедлить время цикла.

Факторы, влияющие на время цикла литья инъекции

Несколько факторов влияют на время цикла литья инъекции, и понимание этих факторов может помочь производителям повысить эффективность их процессов. Некоторые из наиболее важных факторов включают:

1. Выбор материала

Различные материалы имеют разные точки плавления и время охлаждения, которые непосредственно влияют на время цикла литья. Например, полиэтилен высокой плотности (HDPE) обычно охлаждается быстрее, чем поликарбонат, что приводит к более короткому времени цикла.

2. Часть дизайна и сложности

Части с более толстыми стенами или сложными функциями могут потребовать более длительного времени охлаждения и более медленных скоростей впрыска, увеличивая время цикла. Сложные формы со многими полостями или замысловатыми деталями также могут продлить время цикла, так как процесс впрыска может потребоваться медленнее, чтобы обеспечить равномерное заполнение.

3. Температура формы

Температура формы играет значительную роль в определении того, как быстро охлаждается пластик. Более высокая температура плесени может сократить время охлаждения, но они также могут увеличить риск деформации или других дефектов в конечном продукте.

4. Скорость впрыска и давление

Скорость впрыска и давление необходимо тщательно контролироваться, чтобы убедиться, что плесень заполнена равномерно. Более быстрые скорости впрыска могут сократить время цикла, но они также могут вызвать дефекты, такие как короткие снимки или неполное заполнение формы.

5. Тип машины и размер

Тип и размер инъекционной формованной машины также влияют на время цикла. Большие машины, как правило, имеют более длительное время цикла из -за их большей способности впрыска и более медленной работы. Скорость, с которой машина может перемещать половинки формы или впрыскивать материал, также влияет на время цикла.

6. Дизайн системы охлаждения

Система охлаждения в форме играет решающую роль в определении того, как быстро затвердевает пластик. Эффективные системы охлаждения, такие как конформные каналы охлаждения, могут значительно сократить время охлаждения и, таким образом, сократить общее время цикла.

Расчет времени цикла литья под давлением

Расчет времени цикла литья под давлением включает в себя добавление времени для каждой фазы процесса. Основная формула для расчета времени цикла может быть выражена как:

Время цикла = время впрыска + время охлаждения + открытие плесени/время выброса + плесень близко время

Каждый из этих временных компонентов может быть дополнительно разбит:

1. Время впрыска: это можно оценить на основе объема впрыскиваемого пластика и скорости впрыска машины. Уравнение для времени инъекции:

Время впрыска = объем пластика ÷ скорость впрыска

2. Время охлаждения: время охлаждения, как правило, является самой длинной фазой и часто рассчитывается с использованием следующей формулы:

Время охлаждения = (толщина части) ⊃2; ÷ скорость охлаждения

Там, где толщина детали-толщина литой части, а скорость охлаждения-это значение, конкретное для материала, которое зависит от тепловых свойств используемого пластика.

3. Плесень открыть/извлечь время: это время, необходимое для открытия формы, и для изгнания детали. Как правило, это фиксированное время, основанное на эксплуатационных характеристиках машины.

4. Плесень близко время: это время, необходимое для правильного закрытия формы до следующего цикла впрыска. На этот раз может варьироваться в зависимости от сложности плесени и машины.

Как время литья инъекции влияет на производство

1. Производительность

Чем короче время цикла, тем больше частей может быть произведено в заданный период. Для производства большого объема даже несколько секунд, сбрив из каждого цикла, может привести к значительному увеличению производства.

2. Потребление энергии

Более короткое время цикла обычно означает меньшее потребление энергии, так как машины работают в течение более короткого периода. Это может привести к экономии средств в счетах за энергетику, особенно на крупномасштабных производственных мощностях.

3. Контроль качества

Более быстрое время цикла может привести к большей последовательности в качестве продукта. Когда время цикла оптимизируется, риск дефектов, таких как деформация, недостатки поверхности или неполные заполнения, уменьшается.

4. Снижение затрат

Сокращение времени цикла повышает общую производительность и снижает эксплуатационные расходы. Чем быстрее время цикла, тем меньше ресурсов потребляется на часть, что приводит к снижению производственных затрат.

Стратегии для оптимизации времени цикла литья инъекции

Чтобы максимизировать эффективность и минимизировать время цикла, производители могут использовать несколько стратегий:

1. Оптимизировать конструкцию пресс -формы

Улучшение конструкции плесени, например, использование усовершенствованных конструкций охлаждающих каналов, может резко сократить время охлаждения. Конструкции пресс -формы, которые способствуют равномерному наполнению и минимизируют потери материала, также помогают сократить время цикла.

2. Используйте более быстрые методы впрыска

Улучшение скорости впрыска может ускорить процесс формования. Тем не менее, важно сбалансировать скорость впрыска с качеством детали, так как слишком быстрая инъекция может привести к дефектам.

3. Выбор материала

Выбор материалов, которые охлаждают быстрее или имеют лучшие характеристики потока, может значительно сократить время цикла. Высокопроизводительные материалы могут обеспечить баланс между более быстрым временем цикла и желаемыми свойствами продукта.

4. Автоматизация

Автоматизация частей процесса литья под давлением, таких как выброс плесени и обработка деталей, может помочь сократить время между циклами и увеличить общую пропускную способность.

5. Регулярное обслуживание

Правильное обслуживание машины гарантирует, что оборудование для литья под давлением работает с пиковой эффективностью, сокращая время простоя и улучшая время цикла.

Заключение

В заключение, время цикла литья под давлением является критическим фактором в эффективности процесса литья под давлением. Понимание его компонентов и того, как их оптимизировать может помочь производителям улучшить производственные показатели, снизить затраты и повысить качество продукции. Рассматривая такие факторы, как выбор материала, дизайн плесени и производительность машины, компании могут достичь оптимального времени цикла и повысить результаты производства.

Оптимизируя время цикла, производители могут не только повысить свою конкурентоспособность, но и способствовать общей устойчивости за счет снижения потребления энергии и потерь ресурсов.
