Что такое приводной вал?

В машиностроении и автомобильных системах приводной вал играет жизненно важную роль в передаче питания. Несмотря на то, что он является одним из наиболее важных, но пропускаемых компонентов, он служит критической связи между двигателем транспортного средства и колесами, позволяя двигаться и крутящий момент проходить через системы.

Эта статья направлена ​​на то, чтобы дать исчерпывающее понимание того, что такое вал привода, как он работает, ее типы, компоненты, производственные процессы и его применение в различных отраслях промышленности, за пределами только автомобилей. Независимо от того, являетесь ли вы студентом, автомобильным энтузиастом или инженером, это руководство охватывает все, что вам нужно знать о валах привода.

1. Что такое приводной вал?

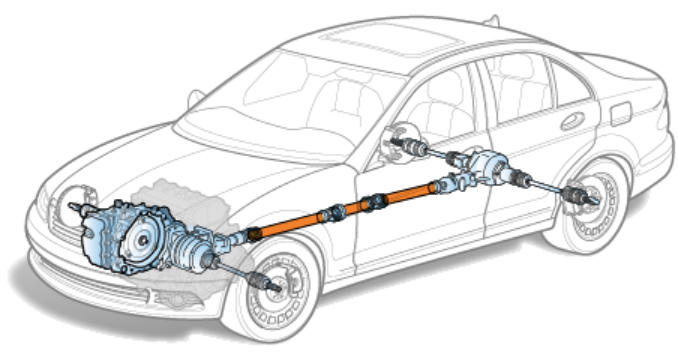

Приводной вал, также известный как вал винта, вал или вал опорного вала, является механическим компонентом, используемым для передачи крутящего момента и вращения. У транспортных средств он соединяет компоненты трансмиссии, которые разделены расстоянием. Приводной вал передает питание от двигателя (через трансмиссию) в приводные колеса.

Приводной вал представляет собой вращающийся цилиндрический вал, который передает механическую мощность от двигателя на оси в транспортных средствах или между другими механизмами передачи электроэнергии в промышленных установках.

2. Зачем необходимы ведущие валы

Во многих транспортных средствах двигатель и трансмиссия расположены спереди, в то время как приводные колеса расположены сзади. Это пространственное разделение означает, что мощность должна быть передана на расстоянии.

Вот где входит вал привода:

• Он поддерживает доставку крутящего момента на расстояниях.

• Он вмещает смещение из -за движения автомобиля.

• Это обеспечивает гибкость и вращение, даже когда углы меняются (например, переживание на неровности).

Без приводного вала системы заднего колеса или четырехколесного привода не будут функционировать должным образом.

3. Ключевые функции приводного вала

Приводной вал выполняет несколько жизненно важных функций:

• Проводная передача крутящего момента : преобразует энергию вращения от передачи в дифференциал.

• Осевая гибкость : позволяет транспортному средству двигаться вертикально при сохранении стабильной передачи мощности.

• Обработка скорости вращения : работает на высоких оборотах без потери баланса и не страдая от вибрации.

• Долговечность : должен противостоять крутящему напряжению, термического расширения и суровых условий окружающей среды.

4. Компоненты сборочного вала в сборе приводного вала

Типичная система приводного вала включает в себя не только сам вал. Вот основные компоненты:

Трубка вала

• Длинная цилиндрическая трубка, которая соединяет двигатель и дифференциал.

• Обычно изготовлены из стали, алюминия или композитов углеродного волокна.

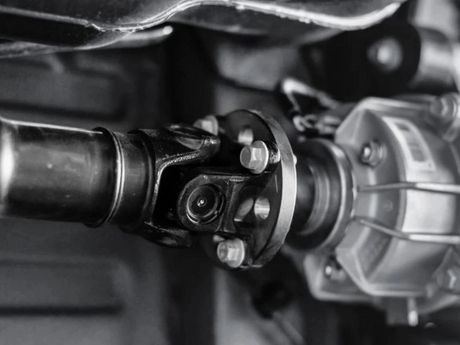

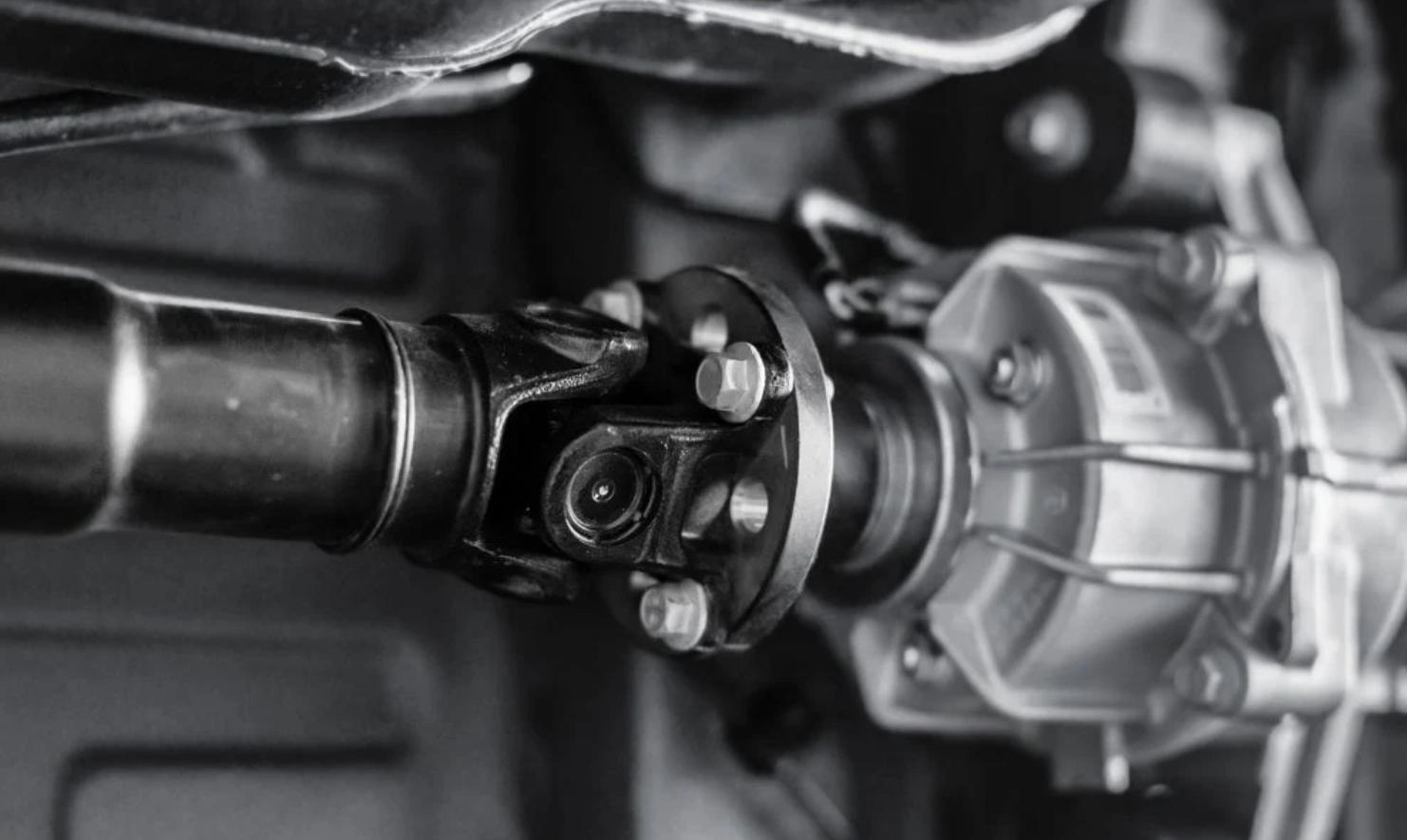

Универсальные суставы (U-Joints)

• Разрешить угловое смещение между подключенными частями.

• Включите вал вращаться, даже когда компоненты не находятся в прямой линии.

Скользить иго

• Приспосабливает изменения в длине вала из -за движения подвески.

• Позволяет расширить и сжатие без нарушения соединения.

Центральный подшипник

• Используется в более длинных валах (например, в грузовиках) для дополнительной поддержки.

• Предотвращает чрезмерную вибрацию или изгиб.

Фланцы и конец туалета

• Облегчить безопасное прикрепление к другим компонентам трансмиссии.

5. Типы приводных валов

Приводные валы могут быть классифицированы несколькими способами в зависимости от применения, геометрии и материала.

5.1 на основе конфигурации транспортного средства

A. задний приводной вал

• Передает мощность от передней передачи в задний дифференциал.

B. передний приводной вал (вал оси)

• Более короткие валы, которые также передают крутящий момент на передние колеса.

• Часто включают в себя постоянную скорость (CV) суставы для лучшей гибкости.

C. Полный вал с полным / полным приводом

• Распределяет крутящий момент как на переднюю, так и на заднюю оси.

• Часто включает в себя несколько валов привода и случаи передачи.

5.2 На основе формы и дизайна

A. Одножичный приводной вал

• Проще и используется в приложениях для короткого расстояния (автомобили, небольшие грузовики).

B. Двухчастотный или мультип-вал

• Включает центральный подшипник и несколько суставов.

• Используется в крупных транспортных средствах, таких как автобусы или грузовики с длинными кроватями.

5.3 на основе материала

A. Стальные приводные валы

• Сильный, рентабельный и долговечный.

• Тяжелее, чем альтернативы, которые могут повлиять на производительность.

B. Алюминиевые валы

• Легкий и коррозионный устойчивый.

• Меньше прочности, но идеально подходит для транспортных средств.

C. валы привода углеродного волокна

• Чрезвычайно легкий и высокая прочность.

• Дорого, но идеально подходит для высокопроизводительных гоночных и аэрокосмических приложений.

6. Как работают валы диска

Работа приводного вала зависит от вращательного движения. Вот упрощенный поток для автомобиля с задним приводом:

1. Двигатель генерирует питание и отправляет ее в трансмиссию.

2. Передача управляет скоростью и крутящим моментом и отправляет ее на выходной вал.

3. Приводной вал берет на себя от выходного вала, передачи вращения и крутящего момента в дифференциал.

4. Дифференциал расщепляет крутящий момент между двумя задними колесами, что обеспечивает гладкую и эффективную тягу.

На протяжении всей этой операции универсальные суставы и шлифовальные Йоки компенсируют изменения угла и длины из -за движения транспортного средства, обеспечивая стабильную и непрерывную передачу мощности.

7. Применение валов привода

Автомобиль

• Пассажирские автомобили, внедорожники, грузовики, мотоциклы

• Транспортные средства для спорта и производительности (например, Формула -1)

Аэрокосмическая

• Передача механической мощности в авиационных системах

• Легкие композитные валы, используемые в вертолетах

Промышленная техника

• Печатные прессы, конвейерные ленты и текстильные машины

• Используется для подключения двигателей к удаленным системам

Морской пехотинец

• Лодки и суда используют приводные валы для подключения двигателей с пропеллерами

• Специальные печати и коррозионные материалы требуются

8. Соображения по производству и проектированию

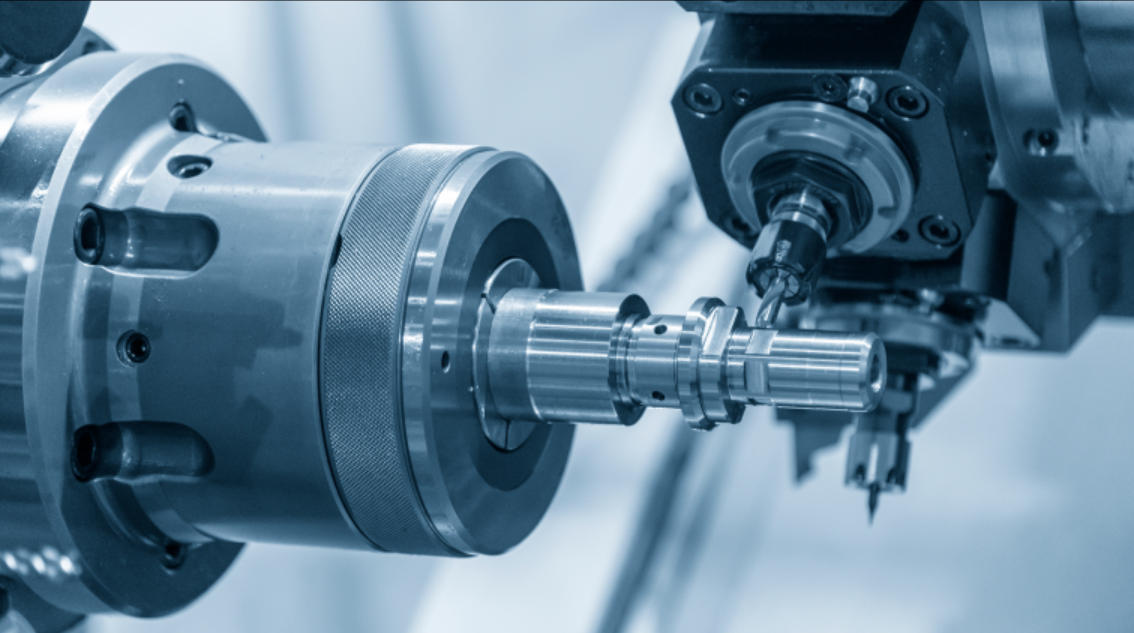

Проектирование и производство приводного вала включает в себя точные методы обработки ЧПУ и высокопрочные материалы для выдержания напряжения, усталости и вращательных сил.

Материалы используются

• Сталь (высокий углерод или сплав)

• Алюминиевые сплавы

• Углеродные полимеры (CFRP)

Производственные процессы

• Коляска и обработка : для таких компонентов, как Yokes и Flanges

• Трубная чертеж и сварка : для валов

• Балансировка : крайне важно устранить вибрацию на высоких скоростях

Контроль качества

• Ультразвуковые и рентгеновские проверки

• Динамические балансировки тестов

• Оценка прочности с крутящими и усталостью

9. Общие проблемы и советы по техническому обслуживанию

Как и любая механическая часть, приводные валы могут страдать от износа и отказа, если не поддерживаться должным образом.

Общие проблемы

• Вибрация : обычно вызвана несбалансированными валами или изношенными u-joints.

• Clunking Sounds : может указывать на чрезмерную игру в суставах.

• Утечка смазки : U-Joints нуждается в регулярной смазке.

• Трещины или вмятин : физический ущерб может ослабить целостность вала.

Советы по техническому обслуживанию

• Регулярно проверяйте U-Joints и подшипники.

• Следите за резиновыми сапогами (особенно в CV -суставах).

• Избегайте перегрузки транспортных средств, которые подчеркивают ведущие валы.

• Обращайтесь к необычным шумам или вибрациям сразу.

10. Привод вала против оси вал: в чем разница?

В то время как часто сбиты с толку, приводные валы и валы оси играют разные роли:

Особенность	Драйв вал	Вал оси
Расположение	Между передачей и дифференциалом	Между дифференциальными и колесами
Цель	Передает крутящий момент на больших расстояниях	Передает крутящий момент непосредственно на колеса
Распространен в	Транспортные средства для заднего колеса и полного привода	Все типы транспортных средств
Гибкость	Часто включает в себя универсальные или резюмированные суставы	Может или не включать суставы

11. Тенденции и инновации в технологии привода вала

По мере развития автомобильных и промышленных технологий, ведущие валы также видят инновации:

Легкие материалы

Углеродное волокно и усовершенствованные композиты снижают вес без ущерба от прочности - хотя для электрических и производительных транспортных средств.

Модульные конструкции

Заметываемые и простые в повторных участках используются в коммерческих и флотных транспортных средствах.

Умный мониторинг

Датчики, встроенные в валы, могут контролировать крутящий момент, вибрацию и тепло для прогнозирующего обслуживания.

Уменьшение шума и вибрации

Расширенные методы балансировки и демпфирующие материалы используются для повышения комфорта и производительности.

Заключение

Приводной вал - это гораздо больше, чем просто вращающаяся трубка - он является важным компонентом в любой системе, которая требует передачи крутящего момента и вращательного движения на расстояниях. В транспортных средствах он соединяет разрыв между двигателем и колесами, обеспечивая эффективную и плавную доставку мощности. В промышленности он соединяет машины, управляет автоматизацией и поддерживает сложные механические операции.

Понимание того, как работают валы привода, как они спроектированы и изготовлены, и как их поддерживать, имеет важное значение для инженеров, механиков и любого, кто участвует в механических системах. Благодаря продолжению инноваций в материалах и дизайне, будущее приводных валов предназначено для того, чтобы быть более легким, более сильным, умным и эффективным, чем когда -либо прежде.
