Каковы 4 этапа литья под давлением?

Инъекционное формование является одним из наиболее широко используемых производственных процессов для производства пластиковых деталей в больших объемах. От автомобильных компонентов до медицинских устройств, игрушек до потребительской электроники, литье под давлением играет важную роль в обеспечении последовательных высококачественных пластиковых изделий. Процесс быстрый, эффективный и способен производить сложные формы с минимальными отходами. Но как именно это работает?

Чтобы понять магию этого метода производства, важно разбить процесс на четыре фундаментальных этапа. Эти этапы:

• Зажим

• Инъекция

• Охлаждение

• Выброс

Каждый этап играет жизненно важную роль в формировании расплавленного пластика в готовый продукт. Давайте погрузимся глубоко в каждую из этих четырех этапов и исследуем их важность в процессе литья под давлением.

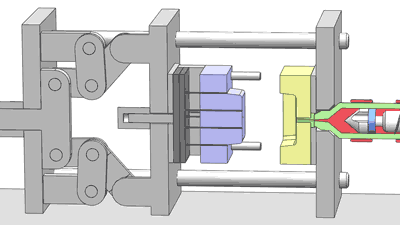

Стадия 1: зажим

Процесс формования инъекции начинается со стадии зажима, которая приготовляет плесень для фактической инъекции материала.

Что происходит во время зажима?

Плесень состоит из двух половинок: ядро ​​(движущаяся половина) и полость (стационарная половина). Эти половинки должны быть надежно закрыты и закреплены вместе, прежде чем расплавленный пластик может быть введен. За этим задачи отвечает единица зажима машины для литья под давлением.

Как только плесень закрыта, высокая сила зажима применяется типично от нескольких тонн до нескольких тысяч тонн в зависимости от размера детали и материала. Эта сила гарантирует, что плесень остается плотно закрытой во время фазы впрыска, предотвращая утечку любого пластика (проблема, известная как 'Flash ').

Почему зажима важна

Зажим - это больше, чем просто закрытие формы; Речь идет о создании идеально запечатанной среды. Слабый или неровный зажим может привести к дефектам, таким как:

• Flash (избыточная утечка пластика)

• Короткие снимки (неполные детали)

• Несоответствия линии деформации или расставания

Время, занятое для зажима, относительно короткое, но оно устанавливает основу для следующих этапов.

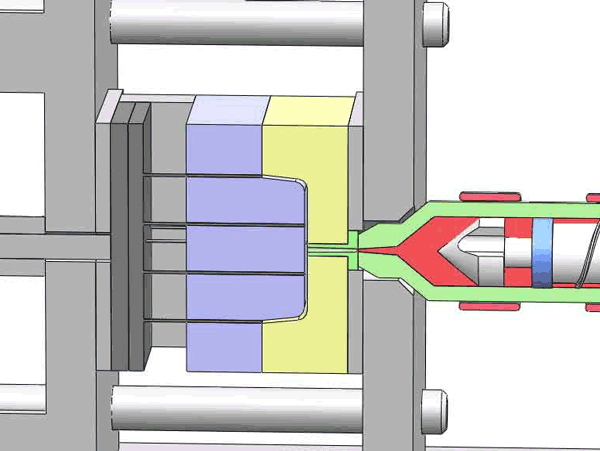

Стадия 2: Инъекция

Как только плесень надежно зажата, начинается этап инъекции.

Что происходит во время инъекции?

На этом этапе термопластичные гранулы (или иногда терморективы) подаются из бункера в нагретый ствол. Внутри ствола вращающийся винт толкает материал вперед, где он растопит как трение, так и внешние обогреватели.

Когда расплавленный пластик достигает передней части винта, он быстро проталкивается через сопло и в полость формы через систему бегунов и ворот. Скорость и давление этой инъекции должны точно контролировать.

Ключевые параметры в инъекции

• Давление впрыска: определяет, насколько сильным расплавленный пластик попадает в форму.

• Скорость впрыска: влияет на то, как быстро заполняется плесень.

• Температура материала: необходимо быть достаточно высокой, чтобы легко течь, но не разглашать материал.

• Температура пресс -формы: влияет на поток и охлаждение пластика.

Почему инъекция важна

Инъекция должна быть сделана быстро и равномерно, чтобы избежать дефектов, таких как:

• Раковины отметки

• Линии потока

• Воздушные ловушки

• Неполные заполнения

Единый поток гарантирует, что конечный продукт имеет постоянную плотность, прочность и внешний вид.

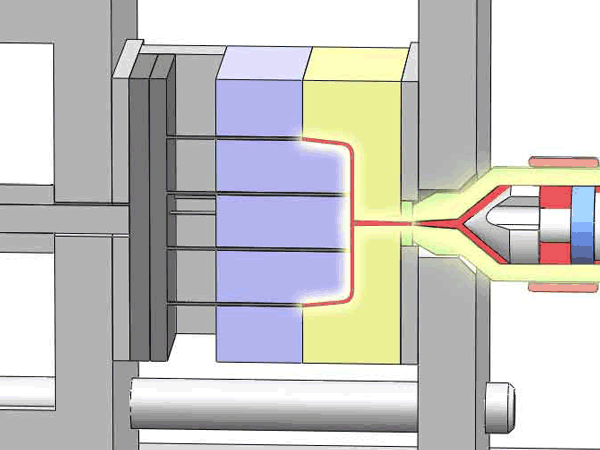

Этап 3: охлаждение

Третья и часто самая длинная стадия - это стадия охлаждения, где расплавленный пластик затвердевает внутри формы.

Что происходит во время охлаждения?

Как только плесень заполнена, начинается охлаждение. Плесень оснащена внутренними каналами, которые циркулируют охлаждающую жидкость (обычно воду) вокруг полости и ядра. Это помогает быстро удалить тепло из пластика, позволяя ему затвердеть и принимать форму формы.

Хотя плесень выглядит статичной в течение этого времени, многое происходит внутри:

• Кристаллизация (для полукристаллических материалов)

• Усадка и сокращение

• Распределение стресса

Факторы времени охлаждения

• Толщина части: более толстые детали занимают больше времени, чтобы остыть.

• Тип материала: разные пластмассы имеют различную теплопроводность и скорости усадки.

• Температура пресс -формы: более холодная плесень ускоряет процесс, но может привести к дефектам.

• Эффективность системы охлаждения: хорошо разработанные каналы охлаждения уменьшают время цикла.

Почему охлаждение важно

Неправильное или поспешное охлаждение может привести к:

• Деформация или искажение

• Неровное усадка

• Поверхностные дефекты

• Слабая структурная целостность

Производители стремятся сбалансировать скорость охлаждения с качеством, часто используя симуляции для оптимизации времени охлаждения.

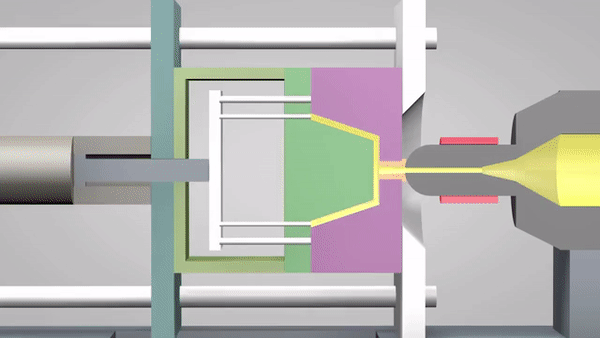

Стадия 4: Выброс

Как только часть остыла и затвердевает, пришло время для последней стадии: выброс.

Что происходит во время выброса?

Плесень открывается, и система выброса, обычно составленной из выталкивающих штифтов, или плиты выводит готовую часть из полости формы. Сила должна быть достаточно, чтобы удалить деталь, не повреждая ее или деформируя ее форму.

Иногда воздушные взрывы или роботизированные руки помогают в удалении сложных или хрупких частей. После выброса плесень очищается при необходимости и готовит для следующего цикла.

Общие проблемы выброса

• Прилипание: когда часть цепляется за форму, она может задержать цикл или повредить детали.

• Деформация части: Неправильная сила или техника выброса может деформировать или взломать часть.

• Поверхностные царапины: от смещенных булавок или грубых поверхностей эжектора.

Почему выброс важен

Хотя выброс может показаться простым шагом, он напрямую влияет на эффективность производства и качество продукта. Гладкий, надежный процесс выброса гарантирует:

• Высокая скорость цикла

• Сокращение простоя

• Меньше отходов или переделки

Дополнительные заметки о цикле литья под давлением

Полное время цикла (от зажима до выброса) может варьироваться от нескольких секунд до нескольких минут в зависимости от:

- Частичная сложность

- Размер и толщина стены

- Тип материала

- машины

Оптимизация каждого этапа имеет решающее значение для достижения больших объемов, экономически эффективного производства с минимальными дефектами.

Заключение

Процесс литья под давлением представляет собой чудеса современного производства, с точностью превращать необработанные пластиковые гранулы в замысловатые и прочные детали. Четыре основных этапах зажигания, инъекции, охлаждения и изгнания в бесшовном цикле, каждый из которых способствует общему успеху процесса.

Понимание этих этапов помогает производителям и инженерам устранять проблемы, оптимизировать время цикла и улучшить качество продукции. Независимо от того, является ли вы новичком в формовании инъекций или хотите усовершенствовать свой процесс, овладение основами этих четырех этапов является ключом к эффективному и успешному производству.
