Разница между прецизионным литьем под давлением и обычным литьем под давлением

Литье под давлением — один из наиболее широко используемых процессов производства пластмасс, обеспечивающий эффективность, повторяемость и гибкость для производства деталей различной сложности. Однако не все методы литья под давлением одинаковы. В зависимости от требований и допусков к характеристикам детали производители обычно выбирают между обычным литьем под давлением и прецизионным литьем под давлением.

В этой статье рассматриваются ключевые различия между этими двумя методами, их применение и способы выбора подходящего для вашего проекта.

Что такое обычное литье под давлением?

Определение и общие характеристики:
Обычное литье под давлением (также называемое стандартным литьем под давлением) — это процесс, используемый для производства пластиковых компонентов общего назначения в больших количествах. Он включает в себя плавление пластиковой смолы и впрыскивание ее в металлическую форму под давлением, где она охлаждается и затвердевает, принимая желаемую форму.

Этот метод идеально подходит для некритических деталей, где точность размеров, жесткие допуски или сложная обработка поверхности не являются главным приоритетом.

Типичная последовательность операций:

1. Подача материала: Пластиковые гранулы подаются в бункер машины.

2. Плавление: материал нагревается и плавится в бочке.

3.


4. Инъекция: расплавленный пластик впрыскивается в полость формы.

5. Охлаждение: деталь охлаждается и затвердевает внутри формы.

6. Выброс: форма открывается, и готовая деталь выбрасывается.

Преимущества:

• Экономичность: затраты на инструменты и станки относительно низкие.

• Высокая эффективность: Подходит для массового производства больших объемов.

• Гибкость материала: Совместим с широким спектром термопластов.

• Быстрое время цикла: короткие циклы формования делают его идеальным для потребительских товаров.

Ограничения:

• Ограниченная точность: допуск на размер обычно составляет ±0,05–0,1 мм или выше.

• Непостоянная повторяемость: Факторы окружающей среды и износ оборудования могут повлиять на качество.

• Не подходит для микромасштабных или высокоточных деталей.

• Может потребоваться постобработка для окончательной обработки или подгонки точных сборок.

Обычное литье под давлением хорошо подходит для таких продуктов, как контейнеры, крышки, игрушки, автомобильные салоны и другие потребительские товары общего назначения.

Что такое прецизионное литье под давлением?

Определение и цель:
Прецизионное литье под давлением — это передовая технология производства, предназначенная для производства пластиковых деталей с чрезвычайно жесткими размерными допусками, высокой повторяемостью и исключительным качеством поверхности. Обычно он используется для компонентов, которые должны соответствовать точным спецификациям — часто с точностью до микронов.

Отрасли, требующие прецизионного формования:

• Электроника: разъемы, микрокорпуса

• Медицинские изделия: наконечники шприцев, диагностические компоненты

• Автомобильная промышленность: корпуса датчиков, компоненты двигателя.

• Оптика: линзы и световоды

• Телекоммуникации: оптоволоконные разъемы

Характеристики прецизионного литья под давлением:

• Уровни допуска составляют ±0,005 мм или менее.

• Равномерная толщина стенок и постоянство веса

• Усовершенствованные системы мониторинга процессов и замкнутого цикла управления

• Использование высокопроизводительных материалов, таких как PEEK, LCP или смеси ПК/АБС.

• Контролируемая среда (температура и влажность)

Преимущества:

• Высокая точность размеров: подходит для ответственных или сопрягаемых деталей.

• Превосходное качество поверхности: уменьшает или исключает постобработку.

• Стабильное качество: сохранение идентичных деталей при больших объемах производства.

• Снижение количества ошибок при сборке: идеально подходит для многокомпонентных или автоматизированных сборок.

Ключевые различия между прецизионным и обычным литьем под давлением

Аспект	Обычное литье под давлением	Прецизионное литье под давлением
Уровень допуска	± 0,05–0,1 мм	±0,005–0,02 мм
Консистенция детали	Умеренный	Очень высокий
Поверхностная отделка	Стандартный	Отличный
Тип материала	Пластики общего назначения	Высокопроизводительные инженерные пластики
Требования к машине	Обычные машины	Высокоточные системы с замкнутым контуром
Качество пресс-формы	Стандартные стальные формы	Высококачественная сталь с микрополировкой.
Производственная среда	Нормальные условия	Контролируемая среда в чистых помещениях
Приложения	Товары народного потребления, игрушки, упаковка	Медицина, электроника, оптика, прецизионные автомобильные детали.

По сути, прецизионное литье под давлением направлено на достижение максимально возможной точности, в то время как обычное литье под давлением отдает приоритет экономической эффективности и скорости для менее требовательных деталей.

Применение прецизионного литья под давлением

Прецизионное литье под давлением используется в тех секторах, где производительность, пригодность и надежность не подлежат обсуждению. Типичные примеры включают в себя:

• Медицинская промышленность: компоненты шприцев, микрофлюидные чипы, корпуса хирургических инструментов.

• Электроника: разъемы, розетки, корпуса смартфонов и микропереключатели.

• Автомобильная промышленность: детали топливной системы, корпуса датчиков и прецизионные внутренние зажимы.

• Оптика: светодиодные линзы, световоды и модули камер.

• Аэрокосмическая промышленность: легкие компоненты со строгими требованиями к производительности.

Эти отрасли промышленности полагаются на жесткие допуски, микронную точность и стабильные механические характеристики — все это отличительные черты точного литья.

Применение обычного литья под давлением

Обычное литье под давлением идеально подходит для крупносерийного и недорогого производства деталей, где не требуется чрезвычайная точность. Общие приложения включают в себя:

• Товары для дома: Контейнеры, крышки, ручки, посуда.

• Упаковка: Крышки для бутылок, пробки, косметические контейнеры.

• Игрушки и товары народного потребления: Фигурки, корпуса и простые корпуса.

• Автомобильные салоны: приборные панели, обшивки, зажимы, кронштейны.

• Промышленные компоненты: прокладки, крышки и некритические корпуса.

Основное внимание уделяется эффективности и долговечности, а не допускам на микронном уровне.

Факторы, влияющие на точность при литье под давлением

Достижение точности при литье под давлением зависит от множества взаимосвязанных факторов. Вот основные из них:

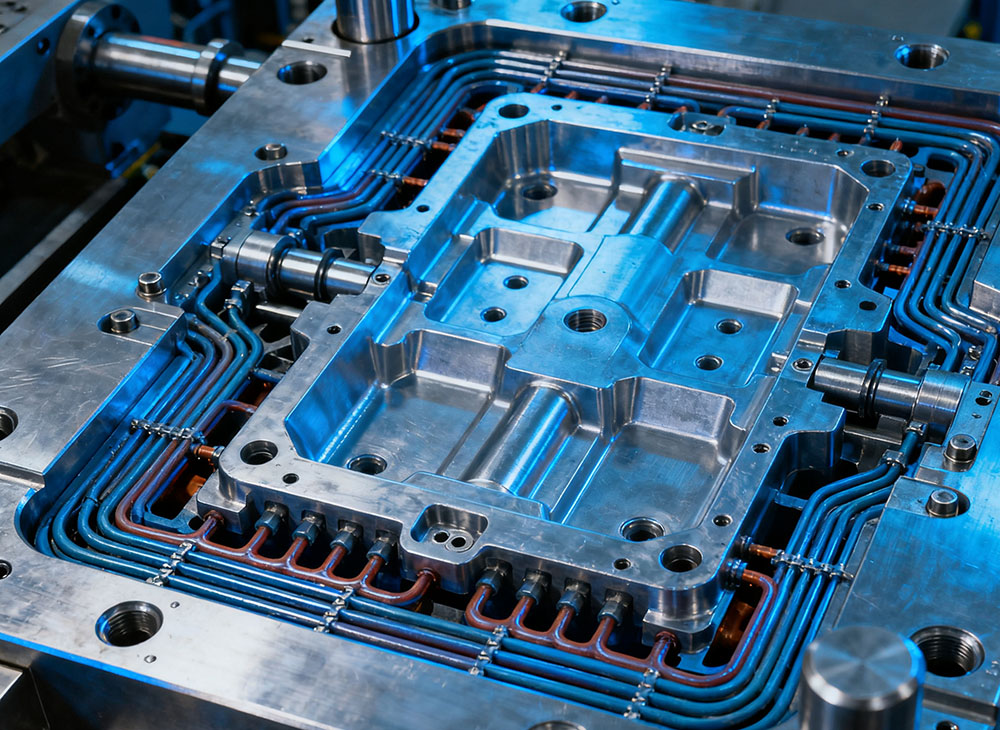

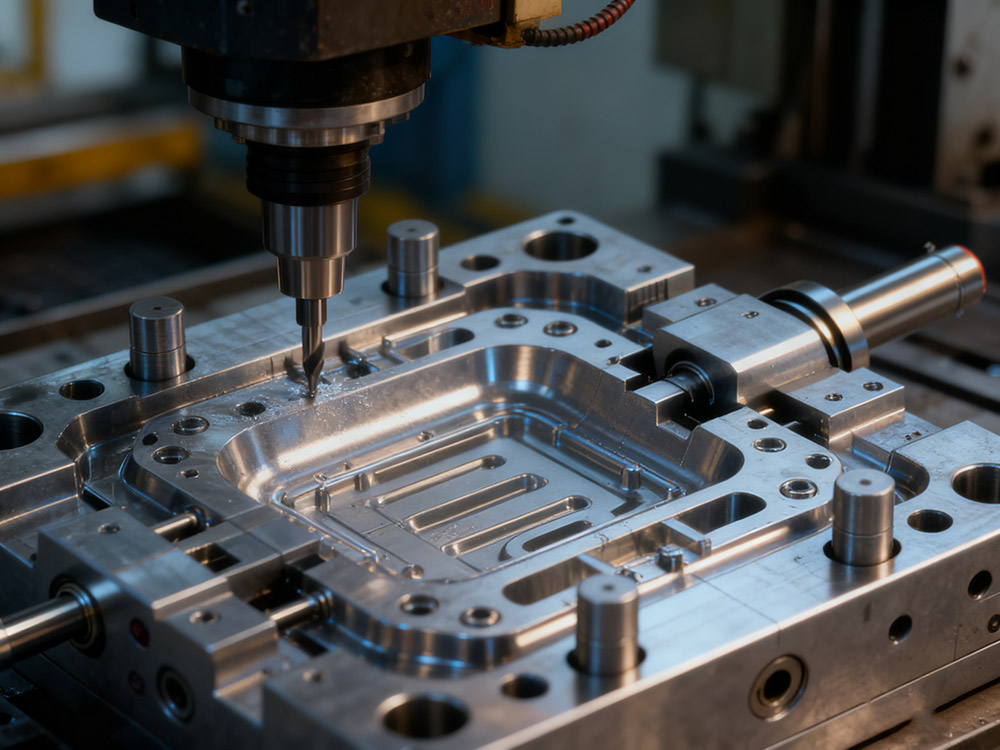

1. Точность конструкции пресс-формы и качество стали.
Форма определяет геометрию и допуск конечной детали. В прецизионных формах используется высококачественная инструментальная сталь (например, S136, H13) и они подвергаются тщательной полировке и отделке. Ошибки в размерах при проектировании пресс-форм напрямую приводят к неточностям в деталях.

2. Производительность машины.
Высокоточные машины обеспечивают:

• Стабильная сила зажима для предотвращения вспышки или деформации.

• Точный контроль выстрела с помощью инжекторных узлов с сервоприводом.

• Системы обратной связи в реальном времени для обеспечения повторяемости.

3. Характеристики материала и содержание влаги.
Влага или загрязнение могут вызвать деформацию или усадку размеров. Использование высушенных и сертифицированных материалов помогает поддерживать постоянство.

4. Экологическая стабильность.
Изменения температуры и влажности могут вызвать тепловое расширение или сжатие как формы, так и деталей. Прецизионное формование часто происходит в чистых помещениях с контролируемой температурой.

5. Квалифицированный оператор и мониторинг процесса.
Квалифицированный техник постоянно контролирует такие параметры, как давление впрыска, температура расплава и время охлаждения. Точное формование во многом зависит от автоматизированных систем управления процессом в сочетании с человеческим опытом.

Выбор между прецизионным и обычным литьем под давлением

Решая, какой метод подходит вашему продукту, учитывайте:

Критерии	Выбирайте прецизионное литье под давлением, если…	Выбирайте обычное литье под давлением, если…
Допуски деталей	Вам нужна точность микронного уровня	Незначительные отклонения допустимы
Объем производства	От умеренного до высокого	Большой объем, недорогая продукция
Часть Функция	Критические функциональные или сопрягаемые детали	Некритические части
Бюджет	Вы можете инвестировать в высокотехнологичные инструменты и оборудование.	Вам нужен недорогой инструмент
Промышленность	Медицина, автомобилестроение, электроника	Товары народного потребления, упаковка, игрушки

Если успех вашего продукта зависит от его соответствия, производительности или соответствия нормативным требованиям, то прецизионное литье под давлением является правильным выбором. Но если скорость и доступность имеют наибольшее значение, обычное литье под давлением обеспечивает лучшую экономику.

Сравнение стоимости и эффективности

Стоимость оснастки:

• Прецизионные формы требуют высококачественных материалов, точной механической обработки и жестких допусков, что делает их значительно дороже — часто в 2–5 раз дороже, чем обычные формы.

Стоимость производства за деталь:

• При больших объемах производства разница в стоимости единицы продукции сокращается, поскольку прецизионное формование обеспечивает более низкий уровень брака и стабильное качество.

• Обычное формование остается более дешевым для простых, крупносерийных деталей, дефекты которых допустимы.

Эффективность:

• Прецизионное литье под давлением требует больше времени на настройку и калибровку, но после оптимизации оно обеспечивает превосходную повторяемость.

• При обычном формовании время цикла сокращается, но может потребоваться более частая корректировка.

Заключение

Как прецизионное литье под давлением, так и обычное литье под давлением играют важную роль в современном производстве.

• Обычное литье под давлением является основой массового производства повседневных пластиковых деталей — быстрого, экономичного и эффективного.

• С другой стороны, прецизионное литье под давлением подходит для отраслей, которым необходимы точность, надежность и высокопроизводительные детали.

Суммируя:

• Выбирайте обычный молдинг для простоты и экономии средств.

• Выбирайте прецизионное формование для важных по качеству и дорогостоящих компонентов.

По мере развития производственных технологий — появления более умных машин, улучшенных материалов и более строгого контроля процессов — грань между этими двумя методами продолжает стираться. Тем не менее, понимание их различий остается ключом к достижению наилучшего баланса стоимости, производительности и качества продукции для вашего конкретного применения.
