Какова линия прощания в литье под давлением?

Понимание его важности в проектировании плесени и качества продукции

Инъекционное формование является одним из наиболее широко используемых производственных процессов для производства пластиковых компонентов в больших объемах. Его способность обеспечивать высокую точность, повторяемость и эффективность делает его идеальным для бесчисленных отраслей промышленности - Automotive, Electronics, Medical, потребительских товаров и многого другого. В рамках этого сложного процесса одна критическая, но часто пропущенная деталь играет значительную роль в эстетике, функции и производстве продуктов: линии расставания.

В этой статье мы рассмотрим, что такое линия расставания, почему она имеет значение, как она сформирована, и какие дизайнеры и инженеры должны учитывать, чтобы оптимизировать ее.

1. Что такое прощальная линия?

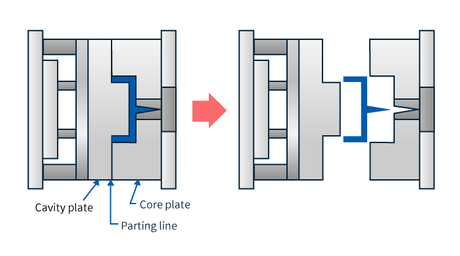

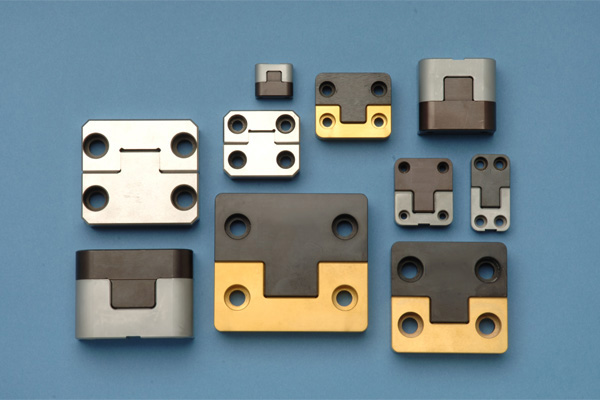

При линии литья под давлением прощальная линия - это расположение в формованной части, где две половинки плесени встречаются и разделяются. Эти две половинки известны как ядро ​​и полость. Когда расплавленный пластик впрыскивается в форму, он заполняет полость, созданную между этими двумя половинками. После того, как пластик охлаждается и затвердевает, плесень открывается вдоль линии размножения, чтобы выбросить готовую часть.

Поскольку это линия, где две стороны плесени объединяются, линия размножения часто оставляет видимую отметку или шов на поверхности литой части. Эта линия может варьироваться от почти невидимых на компонентах с точностью до очень заметных на крупных или менее особых предметах.

2. Почему линия прощания имеет значение

Хотя это может показаться незначительной функцией, линия расставания оказывает большое влияние на:

✦ Эстетика

Видимая линия прощания может повлиять на визуальную привлекательность продукта. В таких продуктах, как игрушки, электронику или автомобильные интерьеры, видимые швы могут быть нежелательными и требовать после обработки или полировки.

✦ Функциональность

Если линия прощания появляется в функциональной области (например, герметизирующие поверхности, резьбы, петли), она может поставить под угрозу целостность или работу детали. Например, неравномерная линия прощания на медицинском устройстве может мешать сборке или герметизации.

✦ Точность размеров

Flash (избыточный пластик, который просачивается между половинками формы на линии размножения) может исказить геометрию детали, что приводит к плохой посадке или функциональности.

✦ Простота производства

Стратегически расположенная линия размножения упрощает конструкцию плесени, изгнание частично и даже техническое обслуживание. Плохо расположенные линии могут усложнить форму или увеличить затраты из -за дополнительной обработки или отделки.

3. Как формируется прощальная линия

Линия прощания формируется из -за самой природы того, как работают формы инъекций. Плесень должна открываться и близко, чтобы сформировать и удалять детали. Это требует A 'Split ' в форме, которая становится линией расставания.

Существует три основных фактора, которые определяют, как и где появляется линия прощания:

• Геометрия дизайна плесени: форма детали и то, как она ориентирована на плесень сильно влияет на местоположение линии.

• Углы тяги: детали обычно требуют углов привода, чтобы помочь с изгнанием из формы. Направление проекта часто определяет, где будет разделена форма.

• Ориентация ядра и полости: дизайнеры должны решить, какая сторона формы будет иметь ядро, а какая полость. Это решение влияет на видимость и размещение линии расставания.

4. Типы прощальных линий

Различная часть геометрии и конструкции пресс -формы приводят к различным видам линий расставания. Некоторые общие типы включают:

1. Плоская линия расставания

Это самый простой и простой в машине. Он лежит вдоль одной плоской плоскости, обычно вокруг самой широкой части компонента. Распространено в простых квадратных формах или цилиндрических частях.

2 .

Используется, когда часть не может быть чистой разделенной вдоль одной плоскости. Линия 'Steps ' вверх или вниз по геометрии части. Более сложный для производства.

3. изогнутая или нерегулярная линия расставания

Они следуют за сложными контурами части. Часто используется в очень подробных или декоративных компонентах (например, игрушки или замысловатые корпусы). Проектирование и обработка этих форм является более сложным и дорогостоящим.

4. Линия прощания отключения

Используется там, где движущиеся срезы плесени (такие как ползунки или атлеты) должны запечатать части полости плесени для предотвращения вспышки. Распространено в подречке и сбоявнике.

5. Лучшие практики для размещения линии разбивания.

Дизайнеры и инженеры плесени должны сотрудничать в начале фазы проектирования, чтобы обеспечить оптимизированную линию расставания. Вот несколько лучших практик:

✓ Поместите его там, где это менее заметно

Попробуйте поместить линию на нижней или задней части деталей, где ее не видно при нормальном использовании. Для косметических частей скрыть его в линии тени или вдоль естественной функции лучше всего.

✓ Избегайте функциональных областей

Не размещайте прощальные линии на герметизированные грани, критические допуски или спаривающиеся поверхности. Эти области должны быть чистыми и равномерными.

✓ Упростить форму

Прямая и плоская линия размножения проще и дешевле в производстве. Если линия должна быть сложной, оцените, добавляет ли она функциональное или визуальное значение продукту.

✓ Подумайте о направлении выброса

Убедитесь, что линия расставания позволяет лучшее направление выброса с минимальной силой или потенциальным повреждением детали.

✓ Подумайте о второстепенных процессах

Если покраска, покрытие или печать будут выполнены в детали, убедитесь, что линия прощания не мешает или потребует чрезмерной пост-обработки.

6. Общие проблемы, связанные с расставанием линий

Несмотря на все усилия, расставание линий иногда может создавать дефекты или проблемы. Вот несколько, чтобы наблюдать:

Флэш -формация

Если половинки формы не закрываются должным образом или есть износ вдоль сопряженных поверхностей, расплавленный пластик может вытекать, образуя тонкие 'вспышки. ' Это обычно требует обрезки или ремонта.

Смещение

Со временем плесени могут стать смещенными, вызывая неравномерные линии расставания, которые влияют на внешний вид и функцию продукта.

Износ

Развалившие поверхности терпят значительный стресс. Если не соответствует должным образом, это может привести к изношенным расщепленным линиям, утечкам или непоследовательному качеству части.

7. Реальные примеры

Давайте посмотрим на несколько реальных приложений, где строки особенно важны:

• Медицинские шприцы. Чистая и точная линия расставания необходима для обеспечения надлежащего уплотнения и безопасности пациентов.

• Автомобильные панели: внутренние пластиковые детали должны идеально выровнять, а видимые прощальные линии могут повлиять на восприятие роскоши.

• Потребительская электроника: телефонные чехлы или дистанционные управления часто имеют тщательно спрятанные линии вдоль элементов дизайна.

8. Разваливающая линия в САПР и моделирование

Современные инструменты CAD и программное обеспечение для моделирования позволяют инженерам визуализировать и оценивать линию размножения на этапе проектирования. Эти инструменты помогают:

• Автоматически предлагает оптимальное размещение линии расщепления

• Определите области, в которых вероятность вспышки или дефектов, вероятно

• Визуализировать направления открытия плесени и требования к черновикам

Использование этих инструментов в начале процесса проектирования экономит время и позволяет избежать дорогостоящих модификаций плесени позже.

Заключение

В то время как линия прощания в литью под давлением может показаться небольшими деталями, она играет важную роль в функции, эстетике и производстве пластиковых деталей. Понимание его цели и оптимизация его размещения необходимо для предоставления высококачественных продуктов.

Инженеры, дизайнеры и производители плесени должны работать вместе, чтобы сбалансировать функцию, форму и стоимость, что линия прощания обслуживает продукт, а не мешает ему. Благодаря правильному планированию и инструментам вы можете создавать литые детали, которые не только работают безупречно, но также выглядят бесшовными и профессиональными.
